«Domnick Hunter» ВодомаслоотделительВодомаслоотделитель

«Domnick Hunter» Водомаслоотделитель

WS Водоотделитель
Водоотделитель – Функция:
Предназначен для удаления из сжатого воздуха капельной влаги и водяного тумана, может удалить 99% воду в сжатом воздухе.

WS Водоотделитель – Характеристика:
1. удаление 99% воды, и ржавчины в трубопроводе.
2. Электросопротивление небольшое, расход энергии низкий.
3. Автоматическая выгрузка загрязняющих веществ.
4. Патентное проектирование, большой объем потока

Поправочный коэффициент давления:

Давление (МПа (g) 0.1 0.3 0.5 0.7 0.9 1.1 1.3 0.5 1.7 2.0
Поправочный коэффициент 0.5 0.71 0.87 1.0 1.12 1.22 1.32 1.41 1.50 1.62

WS Водоотделитель:

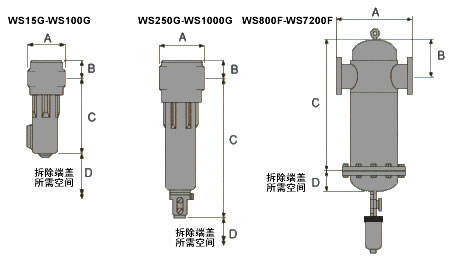

Модель Диаметр входа и выхода трубопроводов производительность (м3/мин) размеры (мм) вес(кг)
A B C D
WS15G G1/2 2.4 89 42 158 60 1.0
WS25G G3/4 3.6 89 42 194 60 1.1
WS50G G1 4.5 85 23 197 60 1.1
WS100G G1½ 10.0 120 58 251 80 2.7
WS250G G2 25.0 160 67 511 100 5.9
WS700G G2½ 42.0 202 79 603 100 12.9
WS800G G3 50.0 202 79 603 100 12.9
WS15G G4 60.0 312 83 767 250 41
WS1000G NW80 50.0 390 177 780 99 31
WS800F NW100 60.0 450 201 805 113 92
WS1000F NW150 108.0 580 273 835 164 160
WS1800F NW200 180.0 750 361 920 215 348
WS4800F NW250 288.0 740 410 1010 241 510
WS7200F NW300 432.0 1000 485 990 279 662
Макс. давление 16 bar g (232 psi) функция
автоматическая выгрузка загрязняющих веществ или  ручной электрический спускной дренажный клапан
276 bar g (400psi g)
50bar g (740psi g)
серия нержавеющей стали
серия углеродистой стали
Макс. температура 66°C (150°F)
Мин. температура 1.5°C (35°F)
разность давления под номинальным объемом потока 20~60 mbar(0.3~0.9 psi)
